广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
产品特点:
(1)流体阻力小,全通径的球阀基本没有流阻。
(2)结构简单、体积小、重量轻。
(3)紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现 密封。在真空系统中也已广泛使用。
(4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
(7)适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
(8)由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

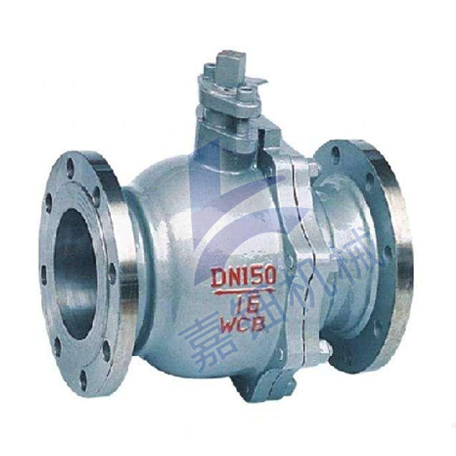

浮动式球阀概述:
浮动式球阀主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具有如下的一些优点:
(1)流体阻力小,球阀是所有阀类中流体阻力的一种,即使是缩径球阀,其流体阻力也相当小。
(2)开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。
(3)密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。
(4)阀杆密封可靠。球阀启闭时阀杆只作旋转动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。
(5)球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
(6)球阀通道平整光滑,不易沉积介质,可以进行管线通球。
主要性能规范
设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
压力试验
公称压力 |
1.6 |
2.5 |
4.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
水密封试验 |
1.8 |
2.8 |
4.4 |
气密封试验 |
0.4-0.7 |
主要零件材料
阀体 |
ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | |
球体 阀杆 |
1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
阀座 |
聚四氟乙烯、加坡纤增强聚四氟乙烯、对位聚笨 | ||||||
垫片 |
聚四氟乙烯、不锈钢/柔性石墨、齿形垫片 | ||||||
阀杆座 |
聚四氟乙烯、不锈钢/柔性石墨 | ||||||
填料 |
聚四氟乙烯、增强柔性石墨 | ||||||
填料压盖 |
1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
温度 |
-29℃~150℃(聚四氟乙烯) -29℃~200℃(加玻纤增强聚四氟乙烯) -29℃~300℃(对位聚笨) | ||||||
介质 |
水 蒸汽 油品 |
硝酸类 | 强氧化介质 |
醋酸类 | 尿素类 |
主要外型尺寸
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
凸面法兰 RF Q41F Q41PPL 16C 16P 16R |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 |
20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | |
25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | |
32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | |
40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | |
50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | |
65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | |
80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | |
100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | |
125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | |
150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 | |
2.5MPa | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 |
凸面法兰 RF Q41F Q41PPL 25 25P 25R |
20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 |
25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 | |
32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 | |
40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 | |
50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 | |
65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 | |
80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 | |
100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 | |
125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 | |
150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 | |
200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
规格主要尺寸
4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-φd | H | D0 |
凹凸法兰 MFM Q41F Q41PPL 40 40P 40R |
15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-14 | 103 | 140 |
20 | 140 | 105 | 75 | 55 | 51 | 16 | 4-14 | 112 | 160 | |
25 | 150 | 115 | 85 | 65 | 58 | 16 | 4-14 | 123 | 160 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 150 | 250 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-18 | 156 | 250 | |
50 | 220 | 160 | 125 | 100 | 88 | 20 | 4-18 | 172 | 350 | |
65 | 250 | 180 | 145 | 120 | 110 | 22 | 8-18 | 197 | 350 | |
80 | 280 | 195 | 160 | 135 | 121 | 22 | 8-18 | 222 | 450 | |
100 | 320 | 230 | 190 | 160 | 150 | 24 | 8-23 | 253 | 450 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-25 | 275 | 600 | |
150 | 400 | 300 | 250 | 218 | 204 | 30 | 8-25 | 286 | 800 | |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-30 | 340 | 1200 | |
6.4MPa | 15 | 165 | 105 | 75 | 55 | 40 | 18 | 4-14 | 105 | 140 |
凹凸法兰 MFM Q41F Q41PPL 64 64P 64R |
20 | 190 | 125 | 90 | 68 | 51 | 20 | 4-18 | 125 | 160 |
25 | 216 | 135 | 100 | 78 | 58 | 22 | 4-18 | 135 | 250 | |
32 | 229 | 150 | 110 | 82 | 66 | 24 | 4-23 | 150 | 350 | |
40 | 241 | 165 | 125 | 95 | 76 | 24 | 4-23 | 165 | 350 | |
50 | 292 | 175 | 135 | 105 | 88 | 26 | 4-23 | 175 | 450 | |
65 | 330 | 200 | 160 | 130 | 110 | 28 | 8-23 | 200 | 450 | |
80 | 356 | 210 | 170 | 140 | 121 | 30 | 8-23 | 210 | 600 | |
100 | 432 | 250 | 200 | 168 | 150 | 32 | 8-25 | 250 | 700 | |
125 | 508 | 295 | 240 | 202 | 176 | 36 | 8-30 | 295 | 1100 | |
150 | 559 | 340 | 280 | 240 | 204 | 38 | 8-34 | 340 | 1500 |
我公司球阀制造标准依照:
①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89
②《铁制和铜制球阀》GB/T 15185-1994
③《钢制阀门 一般要求》GB/T 12224-2005
④《生活饮用水输配水设备及防护材料的 性评价标准》 GB/T 17219-1998
购买本公司浮动式球阀请按以下指示进行安装:
(1)取掉法兰端两边的保护盖,在阀 打开的状态下进行冲洗清洁。
(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
(3)准备与管道连接前,须冲洗和去掉干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
(5)本类阀应安装在管道的水平方向或垂直方向。
(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来去掉管线的偏离。
(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
