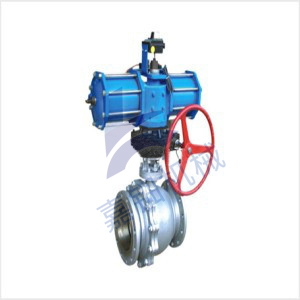

Q641F气动浮动球阀的阀座：确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应广。手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。阀杆防飞结构：阀杆为下装式，防止受压飞出，同时与阀体形成金属接触，确保阀杆密封。适用介质：水、气、油品、 和酸碱腐蚀性介质。
主要性能规范
| 型号 | 公称压力PN(MPa) | 试验压力ps(MPa) | 工作温度(℃) | 适用介质 | ||
| 壳体 | 密封(液) | 密封(气) | ||||
| Q641F-16C | 1.6 | 2.4 | 1.76 | 0.6 | 聚四氟乙烯-20-150 增强聚四氟乙烯-20-180 金属镶嵌封位聚苯-20-250 |
水、油品等 |
| Q641F-25C | 2.5 | 3.75 | 2.75 | |||
| Q641F-40C | 4.0 | 6.0 | 4.4 | |||
| Q641F-16P | 1.6 | 2.4 | 1.76 | 硝酸类 | ||
| Q641F-25P | 2.5 | 3.75 | 2.75 | |||
| Q641F-40P | 4.0 | 6.0 | 4.4 | |||
| Q641F-16R | 1.6 | 2.4 | 1.76 | 醋酸类 | ||
| Q641F-25R | 2.5 | 3.75 | 2.75 | |||
| Q641F-40R | 4.0 | 6.0 | 4.4 | |||
主要零件材料
| 零件名称 | 阀体 | 球体、阀杆 | 密封圈 | 填料 |
| Q641F-16C Q641F-25C Q641F-40C |
WCB、ZG2Cr13 | 2Cr13 | 聚四氟乙烯 增强聚四氟乙烯 对位聚苯 |
聚四氟乙烯 柔性石墨 |
| Q641F-16P Q641F-25P Q641F-40P |
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| Q641F-16R Q641F-25R Q641F-40R |
ZG0Cr18Ni12Mo2Ti | 0Cr18Ni12Mo2Ti |
主要外型尺寸
| PN1.6(MPa) | |||||||||||
| 通径(DN) | L | D | D1 | D2 | D6 | b | f | H | Z-d | 气动装置 | 重量 |
| 15 | 130 | 95 | 65 | 45 | - | 14 | - | 225 | 4-14 | QD60 | 6 |
| 20 | 130 | 105 | 75 | 55 | - | 14 | - | 227 | 4-14 | QD60 | 7 |
| 25 | 140 | 115 | 85 | 65 | - | 14 | - | 233 | 4-14 | QD60 | 8 |
| 32 | 165 | 135 | 100 | 78 | - | 15 | - | 259 | 4-18 | QD60 | 13 |
| 40 | 180 | 145 | 110 | 85 | - | 16 | - | 267 | 4-18 | QD60 | 17 |
| 50 | 200 | 160 | 125 | 100 | - | 16 | - | 278 | 4-18 | QD60 | 23 |
| 65 | 220 | 180 | 145 | 120 | - | 18 | - | 363 | 4-18 | QD100 | 33 |
| 80 | 250 | 195 | 160 | 135 | - | 20 | - | 383 | 8-18 | QD100 | 38 |
| 100 | 280 | 215 | 180 | 155 | - | 20 | - | 552 | 8-18 | QD100 | 48 |
| 125 | 320 | 245 | 210 | 185 | - | 22 | - | 576 | 8-18 | QD150 | 93 |
| 150 | 360 | 280 | 240 | 210 | - | 24 | - | 604 | 8-23 | QD150 | 108 |
| PN2.5(MPa) | |||||||||||
| 通径(DN) | L | D | D1 | D2 | D6 | b | f | H | Z-d | 气动装置 | 重量 |
| 15 | 140 | 95 | 65 | 45 | - | 14 | - | 225 | 4-14 | QD60 | 6 |
| 20 | 152 | 105 | 75 | 55 | - | 14 | - | 228 | 4-14 | QD60 | 7 |
| 25 | 165 | 115 | 85 | 65 | - | 14 | - | 233 | 4-14 | QD60 | 8 |
| 32 | 178 | 135 | 100 | 78 | - | 15 | - | 259 | 4-18 | QD60 | 13 |
| 40 | 190 | 145 | 110 | 85 | - | 16 | - | 267 | 4-18 | QD60 | 17 |
| 50 | 216 | 160 | 125 | 100 | - | 16 | - | 278 | 4-18 | QD60 | 23 |
| 65 | 241 | 180 | 145 | 120 | - | 18 | - | 363 | 8-18 | QD100 | 33 |
| 80 | 283 | 195 | 160 | 135 | - | 20 | - | 383 | 8-18 | QD100 | 38 |
| 100 | 305 | 230 | 190 | 160 | - | 20 | - | 552 | 8-23 | QD150 | 98 |
| 125 | 381 | 270 | 220 | 188 | - | 22 | - | 575 | 8-25 | QD150 | 108 |
| 150 | 403 | 300 | 250 | 218 | - | 24 | - | 624 | 8-25 | QD150 | 109 |
| PN4.0(MPa) | |||||||||||
| 通径(DN) | L | D | D1 | D2 | D6 | b | f | H | Z-d | 气动装置 | 重量 |
| 15 | 140 | 95 | 65 | 45 | 40 | 16 | 4 | 225 | 4-14 | QD60 | 6 |
| 20 | 152 | 105 | 75 | 55 | 51 | 16 | 4 | 227 | 4-14 | QD60 | 7 |
| 25 | 165 | 115 | 85 | 65 | 58 | 16 | 4 | 233 | 4-14 | QD60 | 8 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4 | 259 | 4-18 | QD60 | 13 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4 | 267 | 4-18 | QD60 | 17 |
| 50 | 220 | 160 | 125 | 100 | 88 | 20 | 4 | 349 | 4-18 | QD100 | 28 |
| 65 | 250 | 180 | 145 | 120 | 110 | 22 | 4 | 363 | 8-18 | QD100 | 33 |
| 80 | 280 | 195 | 160 | 135 | 121 | 22 | 4 | 383 | 8-18 | QD100 | 38 |
| 100 | 320 | 230 | 190 | 160 | 150 | 24 | 4.5 | 552 | 8-23 | QD150 | 98 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 4.5 | 575 | 8-25 | QD150 | 108 |
